Productdetails
Plaats van herkomst: Chengdu, China
Merknaam: HUIYUAN
Certificering: ISO9001
Modelnummer: Epfu-4g657a1-PE1.15
Betaling & het Verschepen Termijnen
Min. bestelaantal: 10km
Prijs: negotiable
Verpakking Details: Houten Trommel
Levertijd: 5 tot 20 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union,
Levering vermogen: 5000Km/Month
Productnaam: |
Installatie 4 van de FTTxlucht Geblazen Vezel Micro- van G652D EPFU Vezel Optische Kabel |
Aantal vezels: |
4F |
Vezelklasse: |
G.652D |
Vezeltype: |
Singlemode |
Diameter: |
1.15mm±0.05mm |
Diëlektrisch allen: |
JA |
Toepassing: |
FTTX |
Microduct om te blazen: |
5/3mm HDPE |
Opgeblazen afstand: |
1000m |
Productnaam: |
Installatie 4 van de FTTxlucht Geblazen Vezel Micro- van G652D EPFU Vezel Optische Kabel |
Aantal vezels: |
4F |
Vezelklasse: |
G.652D |
Vezeltype: |
Singlemode |
Diameter: |
1.15mm±0.05mm |
Diëlektrisch allen: |
JA |
Toepassing: |
FTTX |
Microduct om te blazen: |
5/3mm HDPE |
Opgeblazen afstand: |
1000m |

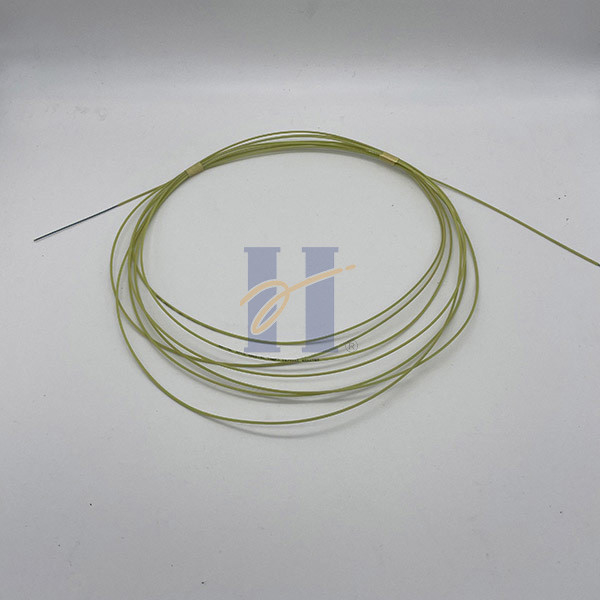

Installatie 4 van de FTTxlucht Geblazen Vezel Micro- van G652D EPFU Vezel Optische Kabel
Beschrijving
Zijn de lucht Geblazen Vezels (ABF of EPFU) vrij slanke optische vezeleenheden met een diameter van slechts 1,15 tot 2.1mm. Ondanks het super kleine diameterontwerp, heeft elke Lucht Geblazen Vezel een capaciteit van 2 tot 24 vezels, met inbegrip van singlemode en multimode vezel. Kunnen de lucht Geblazen Vezels in allerlei microducts van 2 tot 6mm binnendiameter worden geïnstalleerd. Het is vooral geschikt voor dalingsverbindingen in Vezel aan de Huis (FTTH) installaties.
Technische beschrijving:
| Punten | Waarde | |
| Optische vezel | G652D | |
| Vezeltype | Enige wijze | |
| Aantal vezel | vezel 4 | |
| Buitenschedemateriaal | Polyethyleen | |
| Kabel nominale diameter (±0.05mm) | 1.15mm | |
| Kabel ong. gewicht (kg/km) | 1 | |
| Lucht het Blazen | Materiaal: PR140, Buis: 5/3.5mm, het Blazen druk: ≤10bar, Typische het blazen lengte: 1000m |
|
| Toepasselijke microduct | 5/3.5mm | |
Milieuprestaties
| Test | Testmethode | Testparameters | Productspecificatie |
| Het water doorweekt | CEI 60794-5 | 1000 uren in water, 18°C/22°C | Test na temperaturencyclus de verandering van £0.25 dB/km tijdens en na test |
| Temperatuurcyclus | CEI 60794-1-2-F1 (3 cycli) |
+20°C, – 20°C, +60°C | Verminderingstoename tijdens en na test OM1: ≤0.25dB/km, OM2,3,4: ≤0.40dB/km |
| Vochtige Hittecyclus | CEI 60068-2-38 (10 cycli) |
25°C, 65°C, 25°C, 65°C, 25°C, -10°C, 25°C |
Verminderingstoename tijdens en na test ≤0.25dB/km |
Vezelspecificatie:
| Kenmerken | Gespecificeerde Waarden | Eenheden | |
| Bekledingsdiameter | 125.0±1.0 | µm | |
| Bekledings niet-cirkelvormigheid | ≤1.0 | % | |
| Deklaagdiameter | 245.0±10.0 | µm | |
| Deklaag-bekleding concentriciteitsfout | ≤12.0 | µm | |
| Deklaag niet-cirkelvormigheid | ≤6.0 | % | |
| Kern-bekleding concentriciteitsfout | ≤0.8 | µm | |
| Het krullen | ≥4 | m | |
| Bewijsspanning | ≥0.69 | GPa | |
| De kracht van de deklaagstrook | Gemiddelde waarde | 1.0-5.0 | N |
| Piekwaarde | 1.3-8.9 | N | |
| Macro buigend verlies | Ф60mm, 100 cirkels, bij 1550nm | ≤0.05 | dB |
| Ф32mm, cirkels 1, bij 1550nm | ≤0.05 | dB | |
Kabelstructuur:
1. Vezels 2. Hars 3. Vuller 4. Groeven 5. HDPE jasje
Normen:
| ITU-T G.652.D | Kenmerken van een single-mode optische vezel en een kabel |
| ANSI/TIA/EIA 598-c | De Kleurencodage van de optische Vezelkabel |
| CEI-60794-1-2:2017 | Optische vezelkabels - Deel 1-2: Generische specificatie - Basis de procedures van de optische kabeltest - Algemene begeleiding |
| CEI-60068-2-38:2009 | Het milieu testen - Deel 2-38: Tests - Test Z/AD: Samengestelde temperatuur/vochtigheids cyclische test |
| RoHS | Beperking van Volgzame Gevaarlijke stoffen - |
Standaardtrommellengte
2km/pan, 4km/pan & 6km/pan
Vezelkleur: (Steun aangepaste kleur)
| Kleur | 1.blue | 2.orange | 3.green | 4.brown |
De druk van de kabeltekst: (Steun aangepaste tekst)
HUIYUAN FU 4 G652D [trommel Nr.] [datum-maand-Jaar] [Meter]
Verpakkingsdetails:
| Vezeltelling |
Lengte |
Verpakkingsgrootte |
Brutogewicht |
| 4 G652D | 2km/drum | 510*510*200mm | 8kg |
| 4km/drum | 510*510*200mm | 10kg | |
| 6km/drum | 510*510*300mm | 12kg |
