Productdetails
Plaats van herkomst: Chengdu, China
Merknaam: HUIYUAN
Certificering: ISO9001
Modelnummer: Adss-60B1.3
Betaling & het Verschepen Termijnen
Min. bestelaantal: 4KM
Prijs: negotiable
Verpakking Details: Houten Trommel
Levertijd: 5 tot 20 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union,
Levering vermogen: 5000Km/Month
Productnaam: |
60 boor Al Diëlektrische Zelfstandige ADSS-Openlucht Lucht de Optische Vezelkabel uit van de Vezelka |
Vezeltelling: |
Kern 60 |
Vezeltype: |
G652D |
Spanwijdte: |
150m |
Jasje: |
PE |
Structuur: |
Vastgelopen losse buis |
Werkende Temperatuur: |
-40 ~ +60 C |
Certificering: |
ISO 9001 |
Productnaam: |
60 boor Al Diëlektrische Zelfstandige ADSS-Openlucht Lucht de Optische Vezelkabel uit van de Vezelka |
Vezeltelling: |
Kern 60 |
Vezeltype: |
G652D |
Spanwijdte: |
150m |
Jasje: |
PE |
Structuur: |
Vastgelopen losse buis |
Werkende Temperatuur: |
-40 ~ +60 C |
Certificering: |
ISO 9001 |
60 boor Al Diëlektrische Zelfstandige ADSS-Openlucht Lucht de Optische Vezelkabel uit van de Vezelkabel
Beschrijving
ADSS-de Kabels worden ontworpen voor openluchtinstallatie langs machtslijnen, spoorweg of telecommunicatiekabels op polen of roostertorens. De kabel is zelfstandig en vereist geen boodschapper of geselende draad voor het bevestigen. Er zijn geen metaaldiecomponenten in de kabel worden gebruikt en heeft een spoor-bestand schedemateriaal voor installatie op middel en hoogspanningslijnen.
Technische beschrijving
| Kabeltype | Adss-24B1 | Adss-48B1 | |||||
| element | -- | 6 | 6 | ||||
| Centraal Sterktelid | Materiaal | De glasvezel versterkt met Plastiek (FRP) | |||||
| Losse Buis | Materiaal | Polybuteleneterephthalate (PBT) | |||||
| Diameter | Nom.2.1 mm | Nom.2.3 mm | |||||
| -- | 4 vezels per Buis | 8 vezels per Buis | |||||
| Het vullen van samenstelling in losse buis | Materiaal | Thixotropic gelei | |||||
| Binnenschede | Materiaal | Zwarte MDPE | |||||
| Dikte | Nom.0.9 mm | ||||||
| Sterktelid | Materiaal | Aramidgarens | |||||
| Buitenschede | Materiaal | HDPE | |||||
| Dikte | Nom.1.7 mm | ||||||
| Spanwijdte | m | 100 | 150 | 250 | 100 | 150 | 250 |
| Algemene Diameter | mm | 12 | 12 | 12.1 | 12.6 | 12.7 | 12.8 |
| Gewicht | kg/km | 98 | 98 | 100 | 110 | 111 | 114 |
| Max.Tensile sterkte | N | 2000 | 2200 | 3200 | 2250 | 2450 | 3550 |

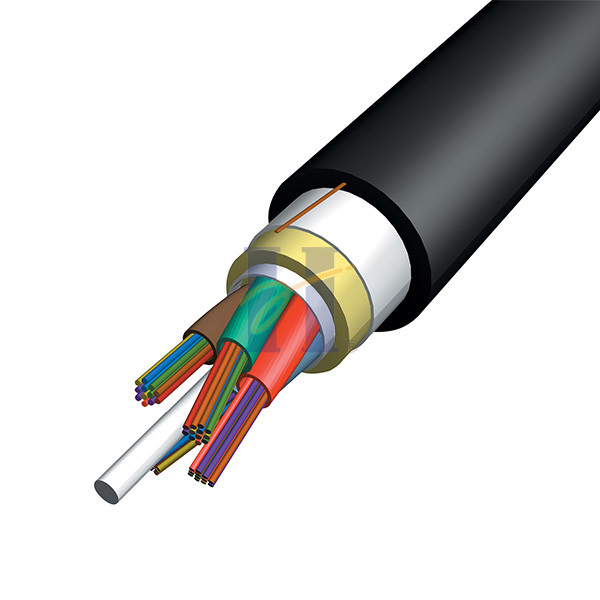

Kabelstructuur:
Eigenschappen
Geschikt voor gebruik op distributie en van de hoogspanningstransmissie lijnen
Vereist geen boodschappersdraad -- volledig zelfstandig
Enige pasinstallatie -- geen boodschapper, geen geselende draad -- snellere en lagere kosten
De kabel wordt water-geblokkeerd gebruikend droge kerntechnologie, daarom geen slordige overstromende samenstellingen
Ontwerpdetails voor spanwijdtelengten tot 1500ft (457m) en vezeltellingen tot 432
Douaneontwerpen beschikbaar voor grotere spanwijdtelengten of andere vezeltellingen
Volledige lijn van gehechtheidshardware beschikbaar voor een „systeem“ oplossing
Spoor-bestand buitenjasje beschikbaar voor installaties op hoogspanningslijnen waar het ruimtepotentieel tot 25kV bereikt
De gel-gevulde die bufferbuizen zijn S-Z voor gemakkelijke medio-spanwijdtetoegang is vastgelopen
Standaardtrommellengte
2000m/drum, 4000m/drum
Vezelspecificatie
| Categorie | Beschrijving | Specificaties | |
| G.652D | |||
| Optische Specificaties | Vermindering | @1310nm | ≤0.36dB/km |
| @1550nm | ≤0.22dB/km | ||
| Verminderingsdiscontinuïteit | ≤0.05 dB | ||
| Vermindering versus Golflengte | @1285~1330nm | ≤0.05 dB/km | |
| @1525~1575nm | ≤0.05 dB/km | ||
| Nul Verspreidingsgolflengte | 1300~1324nm | ||
| Nul Verspreidingshelling | ≤0.092ps/(nm2.km) | ||
| Verspreiding | @1310nm | ≤3.5 ps/nm.km | |
| @1550nm | ≤18 ps/nm.km | ||
| De Verspreiding van de polarisatiewijze (PMD) | ≤0.2ps/km1/2 | ||
| De Golflengte van de kabelscheiding (λcc) | ≤1260nm | ||
| Efficiënte Groepsindex van Breking | @1310nm | 1.4675 | |
| @1550nm | 1.4681 | ||
| Macrokrommingsverlies (30mm straal, 100turns) 1625nm | ≤0.1 dB | ||
| Geometrisch | De Diameter van het wijzegebied | @1310nm | 9.2±0.6μm |
| Specificaties | @1550nm | 10.4±0.8μm | |
| Bekledingsdiameter | 125±1μm | ||
| Bekledings niet-Cirkelvormigheid | ≤1.0% | ||
| Deklaagdiameter | 245±7μm | ||
| Het met een laag bedekken/Bekledingsconcentriciteitsfout | ≤8μm | ||
| Kern/Bekledingsconcentriciteitsfout | ≤0.8μm | ||
| Mechanisch | Het niveau van de bewijstest | ≥1.0% | |
| Specificaties | De Straal van de vezelkrul | ≥4.0m | |
| De piekkracht van de Deklaagstrook | 1.3~8.9N | ||
FAQ
1. Bent u de echte fabriek?
Ja, zijn wij de echte fabriek met 30 jaar van de vervaardigingservaring van de optische vezelkabel.
2. Wat is uw vezelmerk?
Vezelmerken met inbegrip van: YOFC & CDSEI (een gezamenlijk merk van Sumitomo & lokaal bedrijf)
3. Wat is uw hoofdproducten?
ADSS, OPGW, Lucht geblazen kabel (met inbegrip van MINI & Micro- kabel de van EPFU,), Online controlesysteem van de transmissielijn van de hoogspanningsmacht
4. Wat is uw levertijd?
Normaal 7 dagen
5. Hebt u verdeler in ander land of binnenlands?
Tot nu toe, verkopen wij onze producten direct aan klanten. En de fabrieksprijs zou kunnen worden aangeboden.
6. Betaling
Voor grote orden: T/T door geavanceerde storting
Voor kleine orden: T/T, zijn Western Union en Paypal aanvaardbaar.
7. Het verschepen & Levering
Voor grote orden: door overzees (LCL of FCL)
Voor kleine orden: door overzees (LCL), door de lucht of door de koeriersdiensten, om het even welk waarvan facultatief is.
