Productdetails
Plaats van herkomst: Chengdu, China
Merknaam: HUIYUAN
Certificering: ISO9001
Modelnummer: Adss-144B1.3
Betaling & het Verschepen Termijnen
Min. bestelaantal: 4KM
Prijs: negotiable
Verpakking Details: Houten Trommel
Levertijd: 5 tot 20 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union,
Levering vermogen: 5000Km/Month
Productnaam: |
144 Kabel van de de Kabeladss Vezel van de kern de Openlucht Optische Vezel Al Diëlektrische Zelfsta |
Vezeltelling: |
144 kern |
Vezeltype: |
G652D |
Spanwijdte: |
200m |
Sterktelid: |
FRP & kevlar |
los buismateriaal: |
PBT |
Verbrijzeling: |
3000N/100mm |
Trommellengte: |
2km of 4km/drum |
Productnaam: |
144 Kabel van de de Kabeladss Vezel van de kern de Openlucht Optische Vezel Al Diëlektrische Zelfsta |
Vezeltelling: |
144 kern |
Vezeltype: |
G652D |
Spanwijdte: |
200m |
Sterktelid: |
FRP & kevlar |
los buismateriaal: |
PBT |
Verbrijzeling: |
3000N/100mm |
Trommellengte: |
2km of 4km/drum |

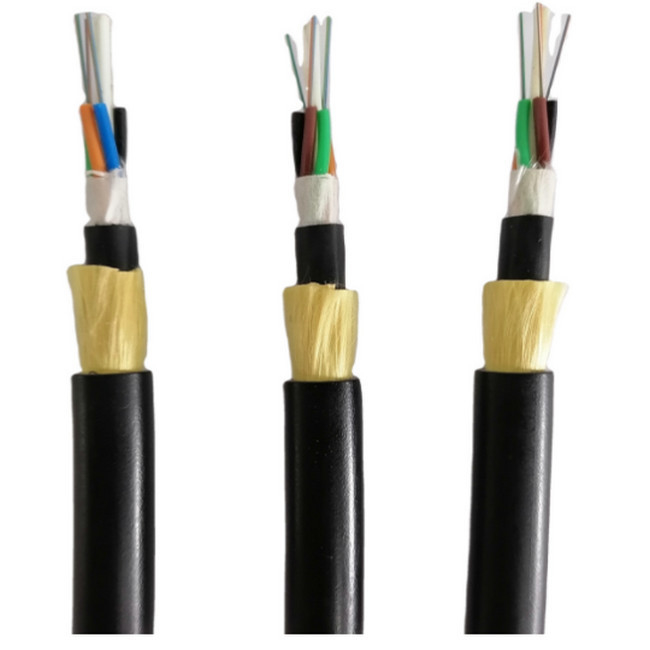

144 Kabel van de de Kabeladss Vezel van de kern de Openlucht Optische Vezel Al Diëlektrische Zelfstandige Kabel
Beschrijving
ADSS-kabel werd ontwikkeld van een militaire lichtgewicht ruwe inzetbare (LRD) gebiedskabel. Met de voortdurende verbeteringen, wordt het nu gebruikt voor korte spanwijdteantenne installatie-typisch op de distributiepolen van de kant van de wegmacht. Aangezien de ADSS-kabel niet-metalen is, is het ideaal voor toepassingen dichtbij lijnen de met hoog voltage van de machtsdistributie waarvoor het een norm is geworden. Gebruikend enige wijzevezels en lichte golflengten van of 1310 NM of 1550 NM, lange kringen tot 100 zijn de km mogelijk zonder repeaters. Gewoonlijk, werd ADSS gebruikt in 48 en 96 kernen. Hier is een schets van een normale ADSS-aanleg van kabelnetten.
Technische beschrijving
| Vezeltelling | Structuur | Vezels per buis | Losse buisdiameter (mm) | CSM-diameter/stootkussendiameter (mm) | Nominale Dikte van buitenjasje (mm) | De Hoogte van de kabeldiameter (mm) | Kabelgewicht (kg/km) |
| 4 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1.6 | 9.5±0.2 | 80 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
| 8 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
| 12 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
| 24 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
| 36 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.0±0.2 | 85 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.0±0.2 | 85 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.0±0.3 | 85 |
| 96 | 1+8 | 12 | 2.2±0.1 | 2.0/3.4 | 1.7 | 11.8±0.3 | 123 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.0/6.2 | 1.7 | 14.5±0.3 | 175 |
Kabelstructuur:
Toepassing
1. Los buisontwerp
Stabiele prestaties en verenigbaarheid met alle gemeenschappelijke vezeltypes
2. Zelfstandig
In plaats van Aramid-garen of glasgaren, is er geen steun of boodschappers vereiste draad.
3.Track-bestand &jacket beschikbaar
Voor de macht van 10KV en 35KV-kunnen de lijnen polyethyleen (PE), voor 110KN gebruiken en 220KN-de machtslijn, moet door de weerstand tegen corrosie (AT) buitenschede.
4.Sutable voor Lucht zelf-steuninstallatie
Standaardtrommellengte
2000m/drum, 4000m/drum
Vezelspecificatie
| Punt | Eenheid | Specificatie | |
| Vezeltype | G.652D | ||
| 1310nm | mm | 9.2±0.4 | |
| De diameter van het wijzegebied | 1550nm | mm | 10.4±0.8 |
| Bekledingsdiameter | mm | 125.0±1 | |
| Bekledings niet-cirkelvormigheid | % | ≤1.0 | |
| Kern/bekledingsconcentriciteitsfout | mm | ≤0.5 | |
| Deklaagdiameter | mm | 245±5 | |
| Deklaag niet-cirkelvormigheid | % | ≤6.0 | |
| Het met een laag bedekken/bekledingsconcentriciteitsfout | mm | ≤12.0 | |
| Kabel afgesneden golflengte | NM | ≤1260 | |
| 1310nm | dB/km | ≤0.36 | |
| Verminderingscoëfficiënt | 1550nm | dB/km | ≤0.22 |
| Het niveau van de bewijsspanning | kpsi | ≥100 | |
FAQ
Q1: Bent u een fabriek of een handelsmaatschappij?
Absoluut, zijn wij echte fabriek die in de productie van verschillende types van de optische kabels with10000 professioneel is van de outdoor&indoorvezel de vierkante metersinstallatie area.we warm welkom u is om ons te bezoeken!
Q2: Hoe kan ik u weten de prijs vaststelt van?
Wij citeren gewoonlijk binnen 24 uren nadat wij uw onderzoek krijgen (behalve weekend of vakantie) als u zeer dringend om de prijs te kennen, pls me roept of me of op andere manieren post zodat wij u zeer snel citaat kunnen geven.
Bovendien als u prijs wilt zeer accutately kennen, pls verzend me uw specifieke behoeften, is het beter u heeft de technische beschrijvingen, de specifiekere informatiegiven.the nauwkeurigere prijs wij u kunnen aanbieden!
Q3: Kon ik steekproeven van u kopen?
Natuurlijk, denk ik dit uitstekende manier voor u is om ons te kennen en de producten te kennen die wij direct hebben aangeboden wanneer wij eerste samenwerking hebben!
Q4: Kunt u OEM product onder ons merk steunen?
ja, steunen wij OEM de dienst, kunnen wij uw embleem drukken en het teken op de kabel, doos volgens uw ideeën zo pls let nooit op om me uw vereisten te vertellen
Q5: Kunt u kleine orde goedkeuren?
Natuurlijk, is de Kleine orde beschikbaar, gewoonlijk, onze MOQ is 1000meter.
Q6: Hoe kunnen wij kwaliteit waarborgen?
Altijd definitieve inspectie vóór verzending
