Productdetails
Plaats van herkomst: Chengdu, China
Merknaam: HUIYUAN
Certificering: ISO9001
Modelnummer: Opgw-48B1.3
Betaling & het Verschepen Termijnen
Min. bestelaantal: 4KM
Prijs: negotiable
Verpakking Details: Houten Trommel
Levertijd: 5 tot 20 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union,
Levering vermogen: 5000Km/Month
Productnaam: |
48 de Kern Vastgelopen Draad van de de Lijn Samengestelde Grond van de Roestvrij staalbuis OPGW Luch |
Vezeltelling: |
48F |
Vezel: |
G652D |
Structuur: |
SS buis |
Installatie: |
Luchtlijn |
Sterktelid: |
Aluminiumdraad |
Verpakking: |
Ijzer houten trommel |
Werkende Temperatuur: |
-40 ~ +60 C |
Productnaam: |
48 de Kern Vastgelopen Draad van de de Lijn Samengestelde Grond van de Roestvrij staalbuis OPGW Luch |
Vezeltelling: |
48F |
Vezel: |
G652D |
Structuur: |
SS buis |
Installatie: |
Luchtlijn |
Sterktelid: |
Aluminiumdraad |
Verpakking: |
Ijzer houten trommel |
Werkende Temperatuur: |
-40 ~ +60 C |

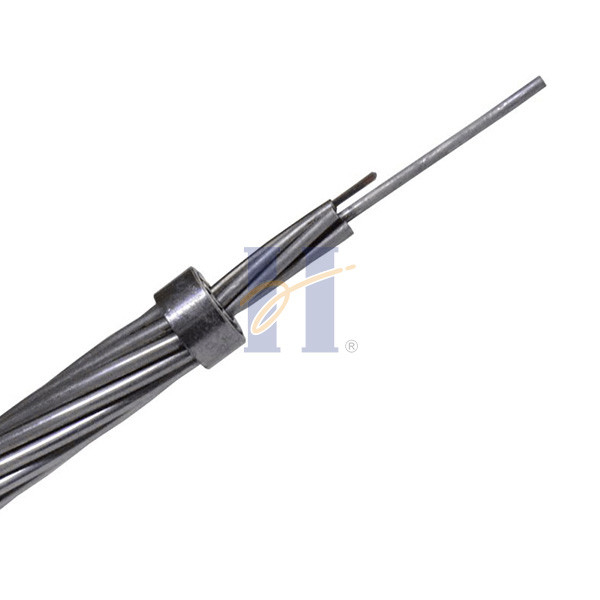

48 de Kern Vastgelopen Draad van de de Lijn Samengestelde Grond van de Roestvrij staalbuis OPGW Lucht
Beschrijving
Verscheidene verschillende stijlen van OPGW worden gemaakt. In één type, tussen 8 en 48 glas worden de optische vezels geplaatst in een plastic buis. De buis wordt opgenomen in een roestvrij staal, een aluminium, of een aluminium-met een laag bedekte staalbuis, met één of andere slappe lengte van vezel toegestaan om spanning op de glasvezels te verhinderen. De bufferbuizen worden gevuld met vet om de vezeleenheid tegen water te beschermen en om de staalbuis tegen corrosie te beschermen, worden de kieren van de kabel gevuld met vet. De buis is vastgelopen in de kabel met aluminium, aluminiumlegering of staalbundels, gelijkend op een ACSR-kabel. De staalbundels verstrekken sterkte, en de aluminiumbundels verstrekken elektrogeleidingsvermogen. Voor zeer grote vezeltellingen, worden tot 144 vezels in één kabel, veelvoudige buizen gebruikt. In andere types, heeft een aluminiumstaaf verscheidene spiraalvormige groeven rond de buitenkant, waarin de vezels in bufferbuizen worden gelegd. De vezeleenheid is behandeld die met een plastiek of staalband, en het geheel met aluminium en staalbundels wordt omringd. De individuele vezels kunnen in „losse buffer“ buizen zijn, waar de binnendiameter van de buis groter is dan de vezel buiten diameter, of kunnen „vast voor zijn als buffer opgetreden“ waar de plastic buffer op het glas direct met een laag bedekt is. De vezels voor OPGW zijn single-mode type. Wij voorzien slechts OPGW van roestvrij staalbuis.
Technische beschrijving
| Nr. | Technische Gegevens | ||||||||
| Producttype | Structuurtype | Max. Vezeltelling | Sectie van ALS Draad | Diameter | Kabelgewicht | Rate Tensile Strength | 20℃DC | Korte Tijd Huidige Capaciteit | |
| (mm2) | (mm) | (kg/km) | (kN) | Weerstand | (40-200℃ kA2.s) | ||||
| (Ω/km) | |||||||||
| 1 | Opgw-24b1.3-40 [51; 9] | 6/3.0/20AS, Optische Eenheid 1/3.0 | 24 | ≈40 | 9 | ≤304 | ≥51 | ≤2.10 | ≥9 |
| 2 | Opgw-24b1.3-50 [58; 11.5] | 6/3.2/20AS, Optische Eenheid 1/3.2 | 24 | ≈50 | 9.6 | ≤345 | ≥58 | ≤1.82 | ≥11.5 |
| 3 | Opgw-48b1.3-70 [77; 24] | 6/3.8/20AS, Optische Eenheid 1/3.8 | 48 | ≈70 | 11.4 | ≤475 | ≥77 | ≤1.30 | ≥24 |
| 4 | Opgw-48b1.3-70 [42; 38] | 6/3.8/40AS, Optische Eenheid 1/3.8 | 48 | ≈70 | 11.4 | ≤340 | ≥42 | ≤0.70 | ≥38 |
Kabelstructuur
Eigenschappen
Grote diameter, grote vezelcapaciteit
De structuur is stabiel en de betrouwbaarheid is hoog
Uitstekend vermogen tegen zij en opmerkelijke kortsluiting huidige capaciteit
Het optimale het vastlopen ontwerp kan de surpluslengte van secundaire optische vezel verkrijgen • Het aantal bundels kan in twee of drie lagen worden ontworpen
Gelijke met raakvlakdraden
Standaardtrommellengte
2000m/drum & 4000m/drum
Vezelspecificatie
| Kenmerken | Gespecificeerde Waarden | Eenheden | |||
| Geometrisch kenmerk | |||||
| Bekledingsdiameter | 125.0±1.0 | µm | |||
| Bekledings niet-cirkelvormigheid | ≤1.0 | % | |||
| Deklaagdiameter | 245.0±10.0 | µm | |||
| Deklaag-bekleding concentriciteitsfout | ≤12.0 | µm | |||
| Deklaag niet-cirkelvormigheid | ≤6.0 | % | |||
| Kern-bekleding concentriciteitsfout | ≤0.8 | µm | |||
| Mechanisch kenmerk | |||||
| Het krullen | ≥4 | m | |||
| Bewijsspanning | ≥0.69 | GPa | |||
| De kracht van de deklaagstrook | Gemiddelde waarde | 1.0-5.0 | N | ||
| Piekwaarde | 1.3-8.9 | N | |||
| Macro buigend verlies | Ф60mm, 100 cirkels, bij 1550nm | ≤0.05 | dB | ||
| Ф32mm, cirkels 1, bij 1550nm | ≤0.05 | dB | |||
FAQ
Q1.Are u handelsmaatschappij of fabrikant?
Wij zijn de fabrikant met de ervaring van 30 jaar in het produceren van lucht geblazen kabel, OPGW & ADSS.
Ook, zijn wij ook gekwalificeerde leverancier van het Net van de Staat van China.
Q2.About de kwaliteit?
100% test onze kabel vóór levering.
Q3.Trial orde?
Ja, is de proeforde beschikbaar.
Wij steunen nieuw project van onze klanten, aangezien wij weten de zaken altijd van kleine orde zijn.
Q4.Delivery tijd?
Normaal ongeveer hangt de werkdagen 3-7days, maar in bestelling af hoeveelheid.
Q5.Customized producten en embleem?
Ja, leveren wij OEM & ODM de dienst.
