Productdetails
Plaats van herkomst: Chengdu, China
Merknaam: HUIYUAN
Certificering: ISO9001
Modelnummer: Opgw-72B1.3
Betaling & het Verschepen Termijnen
Min. bestelaantal: 4KM
Prijs: negotiable
Verpakking Details: Houten Trommel
Levertijd: 5 tot 20 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union,
Levering vermogen: 5000Km/Month
Productnaam: |
72 van de de Machtstransmissie van de kern de Enige Wijze G652D G655 OPGW Luchtdraad van de de Lijn |
Vezeltelling: |
72F |
Vezel: |
G.652D |
Structuur: |
Staalbuis |
Toepassing: |
De mededeling van de machtslijn |
Sterktelid: |
Draad van het aluminium de beklede staal |
Verpakking: |
Ijzer houten trommel |
Werkende Temperatuur: |
-40 ~ +60 C |
Productnaam: |
72 van de de Machtstransmissie van de kern de Enige Wijze G652D G655 OPGW Luchtdraad van de de Lijn |
Vezeltelling: |
72F |
Vezel: |
G.652D |
Structuur: |
Staalbuis |
Toepassing: |
De mededeling van de machtslijn |
Sterktelid: |
Draad van het aluminium de beklede staal |
Verpakking: |
Ijzer houten trommel |
Werkende Temperatuur: |
-40 ~ +60 C |
72 van de de Machtstransmissie van de kern de Enige Wijze G652D G655 OPGW Luchtdraad van de de Lijn Optische Grond
Beschrijving
Huiyuan is een leider in de ontwikkeling en de lancering van OPGW toen er een totstandbrenging was dat de elektrische transmissielijnen een ideaal recht van overpad voor een telecommunicatieweg verstrekten. Vandaag, schept Huiyuan grote OPGW-productportefeuille en hoge totale die capaciteit met faciliteiten op in China worden gesitueerd de behoeften van lokaal & wereldmarkt tevreden te stellen. Huiyuan vervaardigt ook zijn eigen lijn van gehechtheidshardware die de netwerkontwerpfase van een project terwijl het verzekeren van verenigbaarheid tussen de kabel en de verwante componenten vereenvoudigt.
Technische beschrijving
| Nr. | Technische Gegevens | ||||||||
| Producttype | Structuurtype | Max. Vezel | Sectie van ALS Draad | Diameter | Kabelgewicht | Rate Tensile Strength | 20℃DC | Korte Tijd Huidige Capaciteit | |
| Telling | (mm2) | (mm) | (kg/km) | (kN) | Weerstand | (40-200℃ kA2.s) | |||
| (Ω/km) | |||||||||
| 1 | Opgw-48b1.3-90 [112; 45] | 1/2.6/20AS+4/2.5/20AS+ | 48 | ≈90 | 13.2 | ≤641 | ≥112 | ≤0.98 | ≥45 |
| 11/2.8/20AS, Optische Eenheid 2/2.5 | |||||||||
| 2 | Opgw-48b1.3-90 [57; 67] | 1/2.6/40AS+4/2.5/40AS+ | 48 | ≈90 | 13.2 | ≤457 | ≥57 | ≤0.52 | ≥67 |
| 11/2.8/40AS, Optische Eenheid 2/2.5 | |||||||||
| 3 | Opgw-24b1.3-100 [118; 50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈100 | 13.2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20AS, Optische Eenheid 1/2.5 | |||||||||

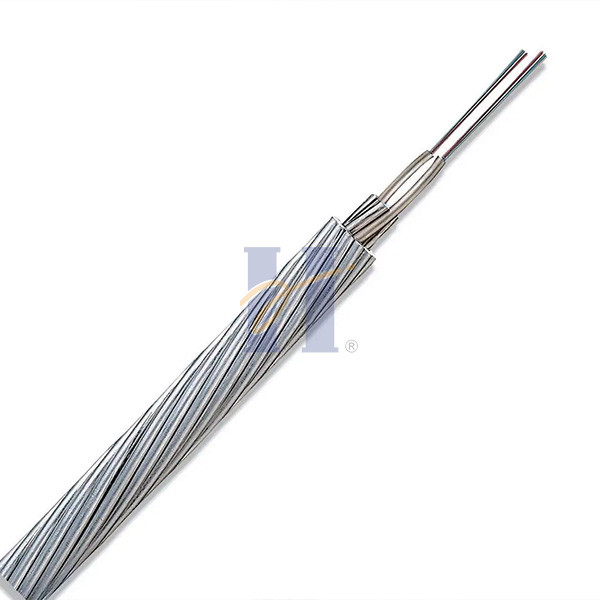

Kabelstructuur
Producttoepassing
1. Voor gebruik door elektriciteitscentrales op transmissielijnen in plaats van traditionele schilddraad
2. Voor pas toepassingen retroactief aan waar de bestaande schilddraad met OPGW moet worden vervangen
3. Voor nieuwe transmissielijnen in plaats van traditionele schilddraad
4. Stem, video, gegevenstransmissie
5. SCADA-netwerken
6. Het donkere vezel huren
Standaardtrommellengte
2000m/drum & 4000m/drum
Vezelspecificatie
| Kenmerken | Gespecificeerde Waarden | Eenheden | |||
| Geometrisch kenmerk | |||||
| Bekledingsdiameter | 125.0±1.0 | µm | |||
| Bekledings niet-cirkelvormigheid | ≤1.0 | % | |||
| Deklaagdiameter | 245.0±10.0 | µm | |||
| Deklaag-bekleding concentriciteitsfout | ≤12.0 | µm | |||
| Deklaag niet-cirkelvormigheid | ≤6.0 | % | |||
| Kern-bekleding concentriciteitsfout | ≤0.8 | µm | |||
| Mechanisch kenmerk | |||||
| Het krullen | ≥4 | m | |||
| Bewijsspanning | ≥0.69 | GPa | |||
| De kracht van de deklaagstrook | Gemiddelde waarde | 1.0-5.0 | N | ||
| Piekwaarde | 1.3-8.9 | N | |||
| Macro buigend verlies | Ф60mm, 100 cirkels, bij 1550nm | ≤0.05 | dB | ||
| Ф32mm, cirkels 1, bij 1550nm | ≤0.05 | dB | |||
Verpakking & het Verschepen
• Standaardkabeltrommel
• Standaardspoellengte: 2/3km/reel, is andere lengte ook beschikbaar
OPGW zal strak en uniform gekronkeld op een sterke houten-ijzerspoel zijn die met ANSI/AA 53-1981 of gelijke in overeenstemming is. De spoel zal met de latten van het stout houten-ijzer zijn achtergebleven om OPGW schade te verhinderen in het gewone verschepen, behandeling, opslag en het vastbinden van verrichtingen.
