Productdetails
Plaats van herkomst: China
Merknaam: HYOC
Certificering: ISO9001
Modelnummer: Opgw-60
Betaling & het Verschepen Termijnen
Min. bestelaantal: 4KM
Prijs: 1000USD/KM to 3000USD/KM
Verpakking Details: Ijzertrommel
Levertijd: 30 dagen
Levering vermogen: 1000KM/Month
Voltageniveau: |
100kv aan 1000kv |
Vezeltelling: |
12f aan 48f |
Treksterkte: |
50KN aan 200KN |
Kortsluitingstroom: |
20 aan 200kA ² s |
Voltageniveau: |
100kv aan 1000kv |
Vezeltelling: |
12f aan 48f |
Treksterkte: |
50KN aan 200KN |
Kortsluitingstroom: |
20 aan 200kA ² s |

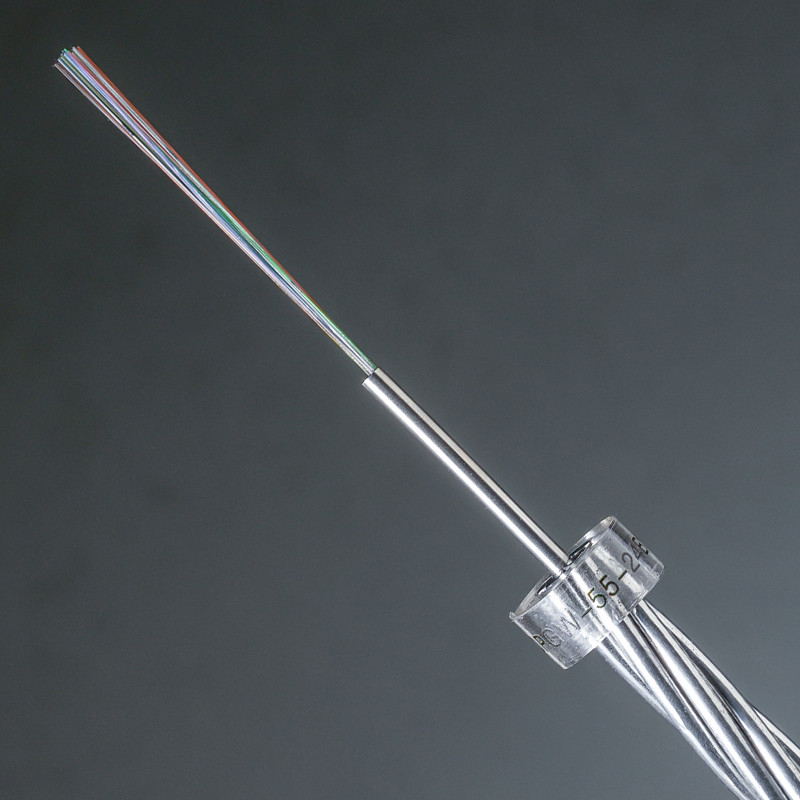

De luchtgronddraden acs telegraferen buiten de lucht lucht van de het roestvrije staalbuis van de machtslijn kabel van de het ontwerp opgw vezel
Beschrijving:
De ontwerpen van OPGW/OPPC van HUIYUAN (Draad van de Optische Vezel de Samengestelde Luchtgrond & Optische Faseleider) zijn gebaseerd op de hoogst betrouwbare en robuuste technologie van de roestvrij staalbuis. De roestvrij staalbuis is of vastgelopen of geplaatst in de eerste laag van OPGW/OPPC (Vastgelopen Buisontwerp) in de kern van kabel (Centraal Buisontwerp).
Eigenschappen:
De optische vezeleenheid van roestvrij staal van centrale losse buis en andere draden zijn gelijktijdig verdraaid
De vezel kan een betere bovenmatige lengte in de buis van roestvrij staal krijgen
Het nauwkeurige ontwerp van de kabeldwarsdoorsnede verzekert de elektrische eigenschappen, mechanisch en fysische eigenschappen, en thermische stabiliteit van de kabel
Rendabel
Hoog - kwaliteit
Normen:
ITU-T G.650: Definities en testmethodes voor lineaire, deterministische attributen van single-mode vezel en kabel
ITU-T G.652: Kenmerken van een single-mode optische vezel en een kabel
CEI 60793-2-50 B1.3: Sectionele specificatie voor vezels van de klassenb de enige wijze
IEEE 1138: Standaardbouw van de Samengestelde Draden van de Vezel Optische Luchtgrond (OPGW) voor gebruik op de Lijnen van de Elektrisch Nutsmacht
ASTM B398: Standaardspecificatie voor Aluminum-Alloy 6201-T81-Draad voor Elektrodoeleinden
ASTM B 415: Standaardspecificatie voor hard-Getrokken aluminium-Beklede Staalleiders
ASTM B416: Specificatie voor concentrisch-Lay-Vastgelopen aluminium-Beklede Staalleiders
EIA/TIA-455: Standaardtestprocedures voor Optische Vezels, Kabels die, Omvormers, Sensoren, en Apparaten en andere Vezel Optische Componenten aansluiten eindigen
EIA 492A: Generische Specificatie voor Optische Golfgeleidervezels
EIA 472A: Sectionele Specificatie voor Vezel Optische Communicatie Kabels voor Buitenkant Luchtgebruik
Kabelstructuur:
Technische details: (is hieronder de typische kabel voor verwijzing)
| Punten | Opgw-60 | Opgw-70 | Opgw-90 | Opgw-110 | Opgw-130 |
| Geen /diameter van optische buis (mm) | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| Geen /diameter van AL draad (mm) | 0/3.5 | 12/2.4 | 12/2.6 | 12/2.8 | 12/3.0 |
| Geen /diameter van ACS-draad (mm) | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| Kabeldiameter (mm) | 10.5 | 12 | 13 | 14 | 15 |
| RTS (KN) | 75 | 45 | 53 | 64 | 80 |
| Kabelgewicht (kg) | 415 | 320 | 374 | 432 | 527 |
| Gelijkstroom-weerstand (20℃ W/km) | 1.36 | 0,524 | 0,448 | 0,386 | 0,327 |
| Modulus van elasticiteit (Gpa) | 162 | 96.1 | 95.9 | 95.6 | 97.8 |
| Kortsluitingcapaciteit (Ka ² s) | 24 | 57.3 | 78.9 | 105.8 | 150.4 |
| Max. verrichtingstemperatuur (℃) | 200 | 200 | 200 | 200 | 200 |
| Max. vezeltelling | 48 | 32 | 48 | 52 | 30 |
| Contacteer voor nadere informatie ons | |||||
Vezeldetails (G652D):
| Kenmerken | Gespecificeerde Waarden | Eenheden | ||
| De diameter van het wijzegebied | bij 1310nm | 9.2±0.4 | µm | |
| bij 1550nm | 10.4±0.6 | µm | ||
| Verminderingscoëfficiënt | bij 1310nm | ≤0.40 | dB/km | |
| bij 1550nm | ≤0.30 | dB/km | ||
| Nul verspreidingsgolflengte (λ0) | 1300 tot 1324 | NM | ||
| Maximum nul verspreidingshelling (S0max) | ≤0.092 | ps/(NM2·km) | ||
| Snijd golflengte (λcc) af | ≤1260 | NM | ||
| Bekledingsdiameter | 125.0±1.0 | µm | ||
| Bekledings niet-cirkelvormigheid | ≤1.0 | % | ||
| Deklaagdiameter | 245.0±10.0 | µm | ||
| Deklaag-bekleding concentriciteitsfout | ≤12.0 | µm | ||
| Deklaag niet-cirkelvormigheid | ≤6.0 | % | ||
| Kern-bekleding concentriciteitsfout | ≤0.8 | µm | ||
| Het krullen | ≥4 | m | ||
| Bewijsspanning | ≥0.69 | GPa | ||
| De kracht van de deklaagstrook | Gemiddelde waarde | 1.0-5.0 | N | |
| Piekwaarde | 1.3-8.9 | N | ||
| Macro buigend verlies | Ф60mm, 100 cirkels | bij 1550nm | ≤0.05 | dB |
| Ф32mm, cirkels 1 | bij 1550nm | ≤0.05 | dB | |
Trommellengte
Volgens uw vereisten
Vezelkleur: (Steun aangepaste kleur)
| Nr. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Kleur | Blauw | Sinaasappel | Groen | Bruin | Grijs | Wit | Rood | Zwart | Geel | Purper | Roze | Aqua |
Opmerking:
De detailvereisten moeten naar ons voor kabelontwerp en prijsberekening worden verzonden. Onder vereisten zijn een must:
A, de netspanningniveau van de Machtstransmissie
B, vezeltelling
C, de tekening van de Kabelstructuur & diameter
D, Treksterkte
F, Kortsluitingcapaciteit
