Productdetails
Plaats van herkomst: China
Merknaam: HYOC
Certificering: ISO9001
Modelnummer: ADSS
Betaling & het Verschepen Termijnen
Min. bestelaantal: 10km
Prijs: 300USD/KM to 3500USD/KM
Verpakking Details: houten pallet
Levertijd: 30 dagen
Levering vermogen: 1000KM/Month
Productnaam: |
2 de Kabel van de kernadss Vezel |
Vezeltelling: |
2core |
Vezel: |
G652D |
Schedemateriaal: |
HDPE of BIJ |
Kabelkleur: |
Zwart |
Spanwijdte: |
Boven 50m |
Het kabelleven: |
25 jaar |
Vermindering @1310nm: |
≦0.35dB/km |
Vermindering @1550nm: |
≦0.22dB/km |
Productnaam: |
2 de Kabel van de kernadss Vezel |
Vezeltelling: |
2core |
Vezel: |
G652D |
Schedemateriaal: |
HDPE of BIJ |
Kabelkleur: |
Zwart |
Spanwijdte: |
Boven 50m |
Het kabelleven: |
25 jaar |
Vermindering @1310nm: |
≦0.35dB/km |
Vermindering @1550nm: |
≦0.22dB/km |

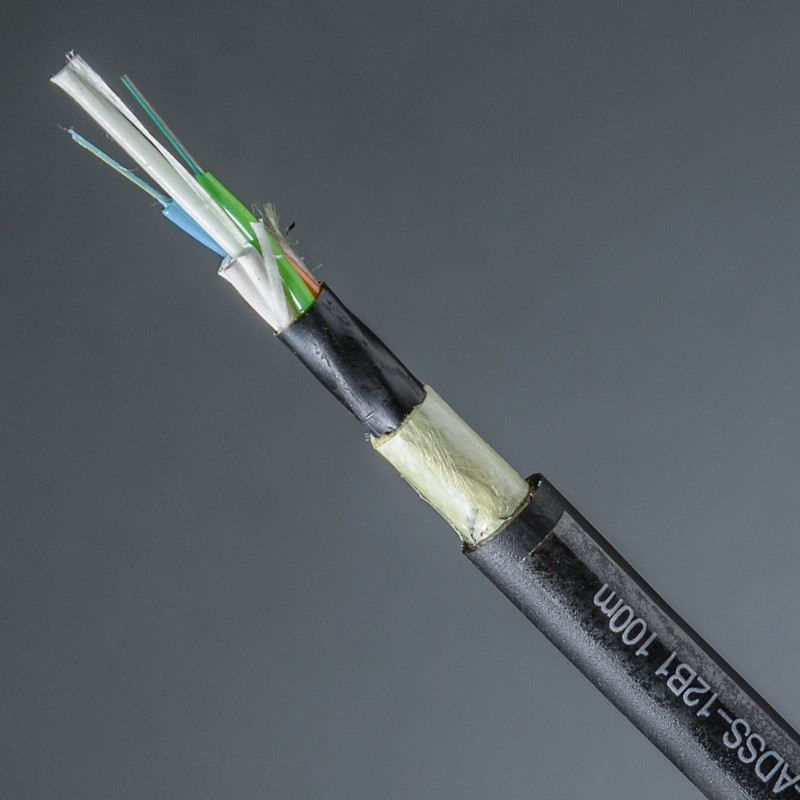

Het Garen van Kevlararamid versterkt ADSS-Enige Wijze 2 van de Vezelkabel G652D Kern
Beschrijving:
De de vezelkabel wordt van ADSS van HUIYUAN ontworpen sterk genoeg om te zijn om lengten van zelfs 700 meters toe te laten om tussen steuntorens worden geïnstalleerd. De kabel wordt gemaakt van niet-metalen materieel en zelfstandig met de luchtlijn van de machtstransmissie. Het materiaal van de spanningsweerstand is aramid garen met hoge elasticiteitsmodules. En het optimaliseren van structuur kan het gewicht van de kabel en zijn mechanisch en fysische eigenschappen geschikt opstellen en de lading op de toren minimaliseren.
Eigenschappen:
1. Kleine buitendiameter en weerstand met grote trekspanning
2. Hoge modulair van elasticiteit
3. Kleine thermische uitbreidingscoëfficiënt
4. Uitstekend flexibiliteitsvermogen
Normen:
De ADSS-vezelkabel zal aan de vereisten van deze specificatie en over het algemeen samenkomen of betere recentste normen voldoen:
ITU-T G.650: Definities en testmethodes voor lineaire, deterministische attributen van single-mode vezel en kabel
ITU-T G.657: Kenmerken van een buigende vezel en kabel van de verlies ongevoelige één enkele wijze optische voor het toegangsnetwerk
CEI 60794-1-2: Optische Vezelkabels, Deel 2, de Generische specificatie-Basisprocedures van de optische kabeltest
CEI 60794-1-21: Optische vezelkabels, Deel 1-21, Generische specificatie - de Fundamentele procedures van de optische kabeltest - Mechanische testmethodes
CEI 60794-1-22: Optische vezelkabels, Deel 1-22, Generische specificatie - de Fundamentele procedures van de optische kabeltest - Milieutestmethodes
CEI 60794-5-10: Optische vezelkabels – Deel 5,10: Familiespecificatie voor openlucht micro-buis optische vezelkabels, micro-buizen en beschermde micro-buizen voor installatie door te blazen
Kabelstructuur:
Technische details:
| Productnaam | ADSS-Enige Wijze 2 van de Vezelkabel G652D Kern | |
| Punten | Voorwaarde | Waarde |
| Vezeltelling | - | kern 2 tot 144 |
| Max. treksterkte (n) | Op korte termijn | Vanaf gevraagd |
| Op lange termijn | Vanaf gevraagd | |
| Max. verbrijzelingssterkte (N/mm) | Op korte termijn | 3000 /2200 |
| Op lange termijn | 1000 | |
| Min. krommingsstraal (mm) | Statica | 12.5 * kabeldiameter |
| Dynamica | 25 * kabeldiameter | |
| Trommellengte (km) | - | 2 tot 4 |
| Het werk temperatuur (℃) | - | -40 tot +60 |
| Contacteer voor nadere informatie ons | ||
Vezeldetails:
| Kenmerken | Gespecificeerde Waarden | Eenheden | ||
| De diameter van het wijzegebied | bij 1310nm | 9.2±0.4 | µm | |
| bij 1550nm | 10.4±0.6 | µm | ||
| Verminderingscoëfficiënt | bij 1310nm | ≤0.35 | dB/km | |
| bij 1550nm | ≤0.22 | dB/km | ||
| Nul verspreidingsgolflengte (λ0) | 1300 tot 1324 | NM | ||
| Maximum nul verspreidingshelling (S0max) | ≤0.092 | ps/(NM2·km) | ||
| Snijd golflengte (λcc) af | ≤1260 | NM | ||
| Bekledingsdiameter | 125.0±1.0 | µm | ||
| Bekledings niet-cirkelvormigheid | ≤1 | % | ||
| Deklaagdiameter | 245.0±10.0 | µm | ||
| Deklaag-bekleding concentriciteitsfout | ≤12.0 | µm | ||
| Kern-bekleding concentriciteitsfout | ≤0.8 | µm | ||
| Het krullen | ≥4 | m | ||
| Bewijsspanning | ≥0.69 | GPa | ||
| De kracht van de deklaagstrook | Gemiddelde waarde | 1.0-5.0 | N | |
| Piekwaarde | 1.3-8.9 | N | ||
| Macro buigend verlies | Ф60mm, 100 cirkels | bij 1550nm | ≤0.05 | dB |
| Ф32mm, cirkels 1 | bij 1550nm | ≤0.05 | dB | |
Standaardtrommellengte (steun aangepaste trommellengte)
2000m/drum, 4000m/drum & 6000m/drum
Vezelkleur: (Steun aangepaste kleur)
| Nr. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Kleur | Blauw | Sinaasappel | Groen | Bruin | Grijs | Wit | Rood | Zwart | Geel | Purper | Roze | Aqua |
| Nr. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Kleur | Blauw | Sinaasappel | Groen | Bruin | Grijs | Wit | Rood | Natuurlijk | Geel | Purper | Roze | Aqua |
| I | I | I | I | I | I | I | I | I | I | I | I |
Losse buiskleur: (Steun aangepaste kleur)
| Nr. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Kleur | Blauw | Sinaasappel | Groen | Bruin | Grijs | Wit | Rood | Zwart | Geel | Purper | Roze | Aqua |
| Nr. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Kleur | Blauw | Sinaasappel | Groen | Bruin | Grijs | Wit | Rood | Natuurlijk | Geel | Purper | Roze | Aqua |
De druk van de kabeltekst: (Steun aangepaste tekst)
HYOC ADSS 12 tot 288 G652D [trommel Nr.] [maand-Jaar] [Meter die merken]
Opmerkingen:
De detailvereisten moeten naar ons voor kabelontwerp en prijsberekening worden verzonden. Onder vereisten zijn een must:
A, de netspanningniveau van de Machtstransmissie
B, vezeltelling
C, Spanwijdte of treksterkte
D, weersomstandigheden
