Productdetails
Plaats van herkomst: Chengdu, China
Merknaam: HUIYUAN
Certificering: ISO9001
Modelnummer: GYCFT4-192G652D
Betaling & het Verschepen Termijnen
Min. bestelaantal: 4KM
Prijs: negotiable
Verpakking Details: Houten Trommel
Levertijd: 5 tot 20 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union,
Levering vermogen: 5000Km/Month
Productnaam: |
192 de Kabellucht Geblazen Micro- van G652D Microduct lucht-Geblazen Kabel Enig Jasje niets Gepantse |
Vezeltelling: |
192F |
Vezeltype: |
G652D |
Diameter (±0.2mm): |
7.8mm±0.2mm |
Buitenjasje: |
PA12 |
Toepassing: |
Geblazen lucht |
Microductgrootte: |
14.00/12.00mm |
Het blazen afstand: |
1800 Meter |
Productnaam: |
192 de Kabellucht Geblazen Micro- van G652D Microduct lucht-Geblazen Kabel Enig Jasje niets Gepantse |
Vezeltelling: |
192F |
Vezeltype: |
G652D |
Diameter (±0.2mm): |
7.8mm±0.2mm |
Buitenjasje: |
PA12 |
Toepassing: |
Geblazen lucht |
Microductgrootte: |
14.00/12.00mm |
Het blazen afstand: |
1800 Meter |
192 de Kabellucht Geblazen Micro- van G652D Microduct lucht-Geblazen Kabel Enig Jasje niets Gepantserde Kabel
Beschrijving
Reeks van de Huiyuan is de lucht geblazen kabel ideaal voor lucht-opgeblazen die installatie in microducts, voor bestaande microduct merken wordt gebouwd en wordt getest. De ODs-waaier van 5.3mm in het geval van minder dan 72 vezeltelling aan 9.4mm in het geval van 288 vezeltelling. GCYFT4-192, Enige Wijze, 9/125, G.652.D wordt vervaardigd met gr.-20 verklaard glas. Beschikbaar in vezeltellingen bij 12 tot 288, wordt de kabel verkocht in een spoel van 14.000 aan 20,000feet. De kabel wordt ontworpen en vervaardigd om minstens 5.000 voet binnen microducts in de meeste gevallen te reizen.
Technische beschrijving
| P/N | GCYF4-192 | |
| Vezeltelling | 192 | |
| Losse buistelling | 6+10 | |
| Vullertelling | 0+2 | |
| Vezel per buis | 12 | |
| Water het blokkeren methode | De Voering van FRP of PE | Water Blokkerend garen |
| Kabelkern | Water die Kevlar blokkeren | |
| Dikte van nylon jasje | Nominaal: 0.45mm, Gemiddelde: 0.40mm, Minimum: 0.35mm | |
| Nominale Diameter | 7.8±0.2 mm | |
| Gewicht | 55 kg/km | |
| Max. Treksterkte | 500N | |
| Max. het Verpletteren Weerstand | 800N/100mm | |
Vezelspecificatie
| Kenmerken | Gespecificeerde Waarden | Eenheden |
| De diameter van het wijzegebied | 9.2±0.4 | µm |
| 10.4 ± 0,6 | mm | |
| Verminderingscoëfficiënt | ≤0.40 | dB/km |
| ≤0.30 | dB/km | |
| Nul verspreidingsgolflengte (λ0) | 1300 tot 1324 | NM |
| Maximum nul verspreidingshelling (S0max) | ≤0.092 | ps/(nm2·km) |
| Snijd golflengte (λcc) af | ≤1260 | NM |
| Verspreidingscoëfficiënt | ≤3.5 | ps/(NM·km) |
| ≤18 | ps/(NM·km) | |
| Efficiënte groepsindex van breking (Neff) | 1,466 | - |
| 1,467 | - | |
| Het krullen | ≥4 | m |
| Bewijsspanning | ≥0.69 | GPa |
| De kracht van de deklaagstrook | 1.0-5.0 | N |
| 1.3-8.9 | N | |
| Macro buigend verlies | ≤0.05 | dB |
| ≤0.05 | dB |

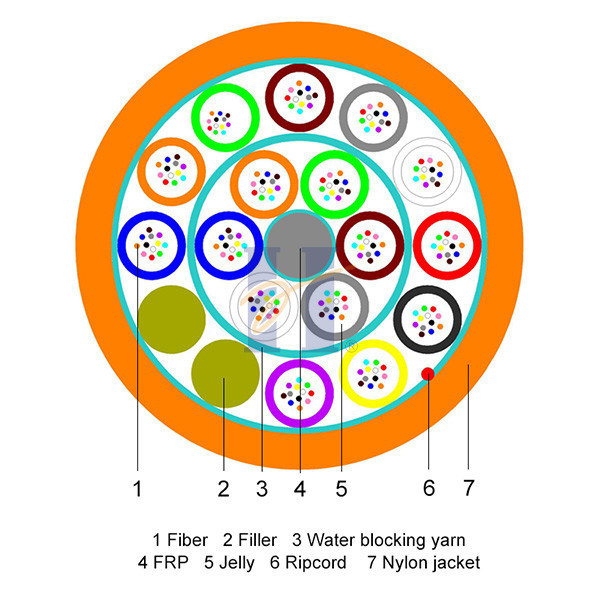

Kabelstructuur:
Standaardtrommellengte
2000m/drum, 4000m/drum & 6000m/drum
Vezelkleur
| Vezel No.1: Rood |
| Vezel No.2: Groen |
| Vezel No.3: Blauw |
| Vezel No.4: Geel |
| Vezel No.5: Wit |
| Vezel No.6: Grijs |
| Vezel No.7: Bruin |
| Vezel No.8: Viooltje |
| Vezel No.9: Aqua |
| Vezel No.10: Zwart |
| Vezel No.11: Sinaasappel |
| Vezel No.12: Roze |
Losse buiskleur
| Losse buis No.1: Rood | Losse buis No.13: Rood |
| Losse buis No.2: Groen | Losse buis No.14: Groen |
| Losse buis No.3: Blauw | Losse buis No.15: Blauw |
| Losse buis No.4: Geel | Losse buis No.16: Geel |
| Losse buis No.5: Wit | |
| Losse buis No.6: Grijs | |
| Losse buis No.7: Bruin | |
| Losse buis No.8: Viooltje | |
| Losse buis No.9: Aqua | |
| Losse buis No.10: Zwart | |
| Losse buis No.11: Sinaasappel | |
| Losse buis No.12: Roze |
De druk van de kabeltekst: (Steun aangepaste tekst)
HYOC GYCF4 192 G652D [trommel Nr.] [maand-Jaar] [Meter die merken]
Verpakkingsdetails
| Vezeltelling | Trommellengte (m) | Trommelgrootte Φ×W (mm) | Verpakkingsgrootte L*W*H (mm) | Brutogewicht (kg) |
| 192 vezels | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
Mechanische prestaties
| Punt | Testmethode | Testende Resultaten | Gespecificeerde Waarde |
| Spanningsprestaties | CEI 60794-1-21-E1 | Korte termijn: ΔaLong<0>termijn: Δa≤0.03 dB | Korte termijn: zie technische index Lange termijn = 0,5 Korte termijn |
| Verbrijzeling | CEI 60794-1-21-E3 | Korte termijn: ΔaLong<0>termijn: Δa≤0.03 dB; De buitenschede heeft geen zichtbare barst. | Op korte termijn het verpletteren kracht = 800 N Op lange termijn het verpletteren kracht = 400 N |
| Het herhaalde buigen | CEI 60794-1-21-E6 | Na test, Δa≤0.03 dB; De buitenschede heeft geen zichtbare barst. | R=20*cable diameter Buigende lading = 50N Buigende tijden = 30 |
| Torsie | CEI 60794-1-21-E7 | Na test, Δa≤0.03 dB; De buitenschede heeft geen zichtbare barst. | Torsiehoek = ±180º Torsielading = 50N Torsietijden =10 |
| Kabelkromming | CEI 60794-1-21-E11A | Na test, kan de optische vezel niet worden gebroken; De buitenschede heeft geen zichtbare barst. | R=20*cable diameter 10 draaien Cyclitijden = 5 |
| Al het optische testen ging bij 1550 NM te werk | |||
