Productdetails
Plaats van herkomst: Chengdu, China
Merknaam: HUIYUAN
Certificering: ISO9001
Modelnummer: GYCFT4-216G652D
Betaling & het Verschepen Termijnen
Min. bestelaantal: 4KM
Prijs: negotiable
Verpakking Details: Houten Trommel
Levertijd: 5 tot 20 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union,
Levering vermogen: 5000Km/Month
Productnaam: |
216 G652D Geblazen in Micro- van de Vezel Optische Kabel Lucht Geblazen gel-Gevulde Kabel het Vastlo |
Vezeltelling: |
216F |
Vezeltype: |
G652D |
Diameter (±0.2mm): |
7.8mm±0.2mm |
Buitenschede: |
Nylon |
Treksterkte: |
500N |
Microductgrootte: |
14/12mm |
Het blazen afstand: |
1500 meter |
Productnaam: |
216 G652D Geblazen in Micro- van de Vezel Optische Kabel Lucht Geblazen gel-Gevulde Kabel het Vastlo |
Vezeltelling: |
216F |
Vezeltype: |
G652D |
Diameter (±0.2mm): |
7.8mm±0.2mm |
Buitenschede: |
Nylon |
Treksterkte: |
500N |
Microductgrootte: |
14/12mm |
Het blazen afstand: |
1500 meter |
216 G652D Geblazen in Micro- van de Vezel Optische Kabel Lucht Geblazen gel-Gevulde Kabel het Vastlopen van Kabel
Beschrijving
Maakt het lucht Geblazen Micro- Kabelpe enige jasje met additieven bestand, duurzaam en gemakkelijk aan strookkabel, die superieure bescherming tegen UVstraling, paddestoel, schuring en andere milieufactoren bieden. De SZ-Vastgelopen methode voor los buiszand één ripcord verzekert een snelle en gemakkelijke medio-spanwijdtetoegang. Het diëlektrische centrale sterktelid vereist geen het plakken of het aan de grond zetten. Het interne en externe van het het zandwater van het water blokkerende garen blokkerende die aramid garen als bindmiddel wordt gebruikt, biedend bescherming tegen waterpenetratie en toevoegend treksterkte.
Technische beschrijving
| P/N | Micro-192 | |
| Vezeltelling | 192 | |
| Losse buistelling | 6+10 | |
| Vullertelling | 0+2 | |
| Vezel per buis | 12 | |
| Nominale Diameter | 7.8±0.2 mm | |
| Gewicht | 55 kg/km | |
| Min. Buigende Statische straal - | 12*cable diameter | |
| Min. Buigende Dynamische straal - | 20*cable diameter | |
| De Vermindering van de kabelvezel (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Temperatuur | Opslag -40 aan 70℃, Installatie -10 aan +40℃, Verrichting -40 aan +70℃ | |
| Het kabelleven | 30 jaar | |
Vezelspecificatie
| Kenmerken | Gespecificeerde Waarden | |
| De diameter van het wijzegebied | bij 1310nm | 9.2±0.4µm |
| bij 1550nm | 10.4 ± 0.6mm | |
| Verminderingscoëfficiënt | bij 1310nm | ≤0.40dB/km |
| bij 1550nm | ≤0.30dB/km | |
| Nul verspreidingsgolflengte (λ0) | 1300 aan 1324nm | |
| Maximum nul verspreidingshelling (S0max) | ≤0.092ps/(nm2·km) | |
| Snijd golflengte (λcc) af | ≤1260nm | |
| Verspreidingscoëfficiënt | 1285~1330nm | ≤3.5ps/(NM·km) |
| 1550nm | ≤18ps/(NM·km) | |
| Efficiënte groepsindex van breking (Neff) | bij 1310nm | 1,466 |
| bij 1550nm | 1,467 | |
| Het krullen | ≥4m | |
| Bewijsspanning | ≥0.69GPa | |
| De kracht van de deklaagstrook | Gemiddelde waarde | 1.0-5.0N |
| Piekwaarde | 1.3-8.9N | |
| Macro buigend verlies | Ф60mm, 100 cirkels, bij 1550nm | ≤0.05dB |
| Ф32mm, cirkels 1, bij 1550nm | ≤0.05dB | |

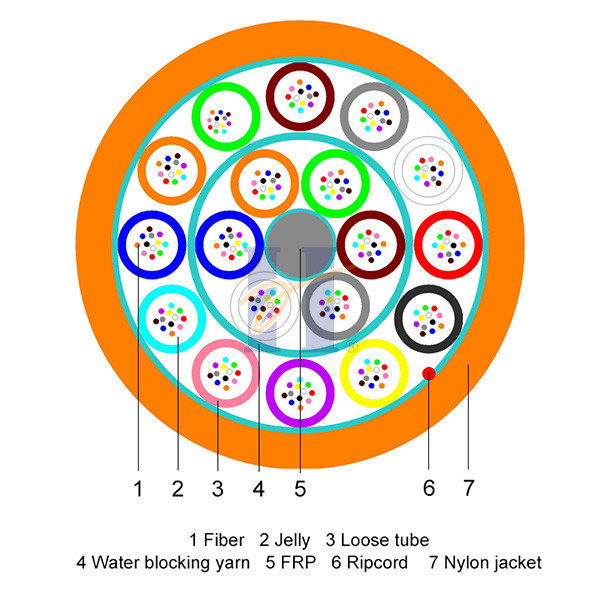

Kabelstructuur:
Standaardtrommellengte
2000m/drum, 4000m/drum & 6000m/drum
Het blazen prestaties
| Blazend Hulpmiddel | Typische het blazen lengte | ||
| PLUMETTAZ: PR-140, miniJet-400 enz. AIR Druk: 15 Bar |
Vezeltelling | Buistype 12.0/10.0mm | Buistype 14.0/12.0mm |
| 192 aan 216Fibers | 1500m | / | |
| 288 vezels | / | 1500m | |
Vezelkleur
| Vezel 1: Blauw |
| Vezel 2: Sinaasappel |
| Vezel 3: Groen |
| Vezel 4: Bruin |
| Vezel 5: Grijs |
| Vezel 6: Wit |
| Vezel 7: Rood |
| Vezel 8: Zwart |
| Vezel 9: Geel |
| Vezel 10: Viooltje |
| Vezel 11: Roze |
| Vezel 12: Aqua |
Losse buiskleur
| Binnenlaag | Buitenlaag |
| Losse buis 1: Blauw | Losse buis 7: Blauw |
| Losse buis 2: Sinaasappel | Losse buis 8: Sinaasappel |
| Losse buis 3: Groen | Losse buis 9: Groen |
| Losse buis 4: Bruin | Losse buis 10: Bruin |
| Losse buis 5: Grijs | Losse buis 11: Grijs |
| Losse buis 6: Wit | Losse buis 12: Wit |
| Losse buis 13: Rood | |
| Losse buis 14: Zwart | |
| Losse buis 15: Geel | |
| Losse buis 16: Viooltje | |
| Losse buis 17: Roze | |
| Losse buis 18: Aqua |
De druk van de kabeltekst: (Steun aangepaste tekst)
HYOC GYCF4 216 G652D [trommel Nr.] [maand-Jaar] [Meter die merken]
Verpakkingsdetails
| Vezeltelling | Trommellengte (m) |
Trommelgrootte Φ×W (mm) |
Verpakkingsgrootte L*W*H (mm) |
Brutogewicht (kg) |
| 216 Vezels | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
