Productdetails
Plaats van herkomst: Chengdu, China
Merknaam: HUIYUAN
Certificering: ISO9001
Modelnummer: GCYFT4-192G657A1
Betaling & het Verschepen Termijnen
Min. bestelaantal: 4KM
Prijs: negotiable
Verpakking Details: Houten Trommel
Levertijd: 5 tot 20 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union,
Levering vermogen: 5000Km/Month
Productnaam: |
192 G657A1-van de Micro- de Lucht Blazende Lucht Geblazen Micro- Vezel Optische Kabel Kabel GCYF4-19 |
Vezeltelling: |
192 vezel |
Vezeltype: |
G657A1 |
Diameter (±0.3mm): |
7.8mm |
Kabelgewicht: |
52kg/km |
Jasjekleur: |
Sinaasappel |
Toepassing: |
FTTH |
Het blazen afstand: |
1500m |
Productnaam: |
192 G657A1-van de Micro- de Lucht Blazende Lucht Geblazen Micro- Vezel Optische Kabel Kabel GCYF4-19 |
Vezeltelling: |
192 vezel |
Vezeltype: |
G657A1 |
Diameter (±0.3mm): |
7.8mm |
Kabelgewicht: |
52kg/km |
Jasjekleur: |
Sinaasappel |
Toepassing: |
FTTH |
Het blazen afstand: |
1500m |
192 G657A1-van de Micro- de Lucht Blazende Lucht Geblazen Micro- Vezel Optische Kabel Kabel GCYF4-192 Kabel
Beschrijving
Maakt het lucht Geblazen Micro- Kabel gel-Gevulde alle-diëlektrische ontwerp met een kleine buitendiameter, tot het ideaal voor microducttoepassingen, die plaatsingskosten verminderen, die het gebruik van de lucht geblazen vezelmethode toestaan voor installatie. Ontworpen voor microducts met een binnendiameter die zich van 8 mm aan 16 mm, volgens de vezeltelling uitstrekken.
De losse buizen worden gemaakt van PBT die grote mechanische eigenschappen onder een brede waaier van voorwaarden verstrekken en met water blokkerend gel gevuld.
Technische beschrijving
| P/N | Micro-192 | |
| Vezeltelling | 192 | |
| Losse buistelling | 6+10 | |
| Vullertelling | 0+2 | |
| Vezel per buis | 12 | |
| Nominale Diameter | 7.8±0.2 mm | |
| Gewicht | 55 kg/km | |
| Min. Buigende Statische straal - | 12*cable diameter | |
| Min. Buigende Dynamische straal - | 20*cable diameter | |
| De Vermindering van de kabelvezel (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Temperatuur | Opslag -40 aan 70℃, Installatie -10 aan +40℃, Verrichting -40 aan +70℃ | |
| Het kabelleven | 30 jaar | |
Vezelspecificatie
| Kenmerken | Waarden |
| Optische Kenmerken | |
| De diameter van het wijzegebied | 8.6±0.6µm @1310nm |
| 9.8±0.8mm @1550nm | |
| Verminderingscoëfficiënt | ≤0.40dB/km @1310nm |
| ≤0.30dB/km @1550nm | |
| Nul verspreidingsgolflengte (λ0) | 1300nm aan 1324nm |
| Maximum nul verspreidingshelling (S0max) | ≤0.092ps/(nm2·km) |
| Snijd golflengte (λcc) af | ≤1260nm |
| Efficiënte groepsindex van breking (Neff) | 1,466 @1310nm |
| 1,467 @1550nm | |
| Mechanisch kenmerk | |
| Het krullen | ≥4m |
| Bewijsspanning | ≥0.69GPa |
| De kracht van de deklaagstrook | 1.0-5.0N gemiddelde waarde |
| 1.3-8.9N piekwaarde | |
| Macro buigend verlies | ≤0.75dB @1550nm, Ф20mm, cirkels 1 |
| ≤1.5dB @1625nm, Ф20mm, cirkels 1 | |
| ≤0.25dB @1550nm, Ф30mm, 10 cirkels | |
| ≤1.0dB @1625nm, Ф30mm, 10 cirkels | |

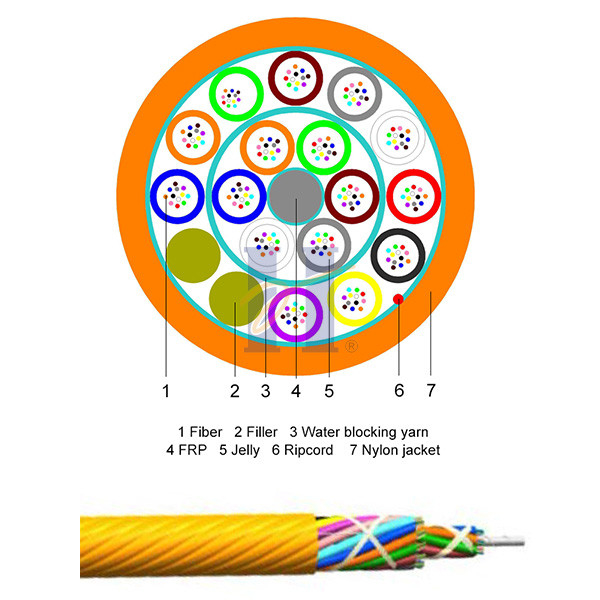

Kabelstructuur:
Standaardtrommellengte
2000m/drum, 4000m/drum & 6000m/drum
Vezelkleur
| Vezel #1: Rood |
| Vezel #2: Groen |
| Vezel #3: Blauw |
| Vezel #4: Geel |
| Vezel #5: Wit |
| Vezel #6: Grijs |
| Vezel #7: Bruin |
| Vezel #8: Viooltje |
| Vezel #9: Aqua |
| Vezel #10: Zwart |
| Vezel #11: Sinaasappel |
| Vezel #12: Roze |
Losse buiskleur
| Losse buis #1: Rood | Losse buis #9: Aqua |
| Losse buis #2: Groen | Losse buis #10: Zwart |
| Losse buis #3: Blauw | Losse buis #11: Sinaasappel |
| Losse buis #4: Geel | Losse buis #12: Roze |
| Losse buis #5: Wit | Losse buis #13: Rood |
| Losse buis #6: Grijs | Losse buis #14: Groen |
| Losse buis #7: Bruin | Losse buis #15: Blauw |
| Losse buis #8: Viooltje | Losse buis #16: Geel |
De druk van de kabeltekst: (Steun aangepaste tekst)
HYOC GCYFT4 192 G657A1 [trommel Nr.] [maand-Jaar] [Meter die merken]
Ordeinformatie
| Vezeltelling | Vezelklasse | P/N |
| 192 | G657A1 | MICRO- 16X12F G657A1 PA 7.8MM |
| 192 | G652D | MICRO- 16X12F G652D PA 7.8MM |
| 192 | OM1 | MICRO- 16X12F OM1 PA 7.8MM |
| 192 | OM2 | MICRO- 16X12F OM2 PA 7.8MM |
| 192 | OM3 | MICRO- 16X12F OM3 PA 7.8MM |
| 192 | OM4 | MICRO- 16X12F OM4 PA 7.8MM |
