Productdetails
Plaats van herkomst: Chengdu, China
Merknaam: HUIYUAN
Certificering: ISO9001
Modelnummer: Opgw-12B1.3
Betaling & het Verschepen Termijnen
Min. bestelaantal: 4KM
Prijs: negotiable
Verpakking Details: Houten Trommel
Levertijd: 5 tot 20 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union,
Levering vermogen: 5000Km/Month
Productnaam: |
12 van de het Roestvrije staalopgw Optische Grond van de kern de Luchtlijn van de de Draadvezel Opti |
Vezeltelling: |
12F |
Vezeltype: |
Singlemode |
Structuur: |
Roestvrij staalbuis |
Gelei: |
Gevuld gel of vrij gel |
toepassing: |
Luchtlijn |
Sterktelid: |
Staaldraad |
Verpakking: |
Ijzer-houten trommel |
Productnaam: |
12 van de het Roestvrije staalopgw Optische Grond van de kern de Luchtlijn van de de Draadvezel Opti |
Vezeltelling: |
12F |
Vezeltype: |
Singlemode |
Structuur: |
Roestvrij staalbuis |
Gelei: |
Gevuld gel of vrij gel |
toepassing: |
Luchtlijn |
Sterktelid: |
Staaldraad |
Verpakking: |
Ijzer-houten trommel |
12 van de het Roestvrije staalopgw Optische Grond van de kern de Luchtlijn van de de Draadvezel Optische Kabels
Beschrijving
Draad van de optische vezel is de samengestelde luchtgrond (OPGW) een luchtgronddraad die optische vezel bevat. Het heeft veelvoudige functies zoals luchtgronddraad en optische mededeling. Het wordt hoofdzakelijk gebruikt voor communicatielijnen van 110KV, 220KV, 500KV, 750KV en nieuw luchttransmissiesysteem met hoog voltage. Het kan ook worden gebruikt om de bestaande grondlijnen van het oude luchthoogspanningstransmissiesysteem te vervangen, de optische communicatielijn toe te voegen, korte tijdstroom over te brengen en antibliksembescherming te bieden. Andere structuren kunnen op verzoek worden aangepast.
Technische beschrijving
| Punten | Technische Gegevens | ||
| Vastgelopen | Kern, laag 1 laag 2 | ||
| Het vastlopen van richting | De buitenlaag is Rechts | ||
| (Nominale) kabeldiameter | 14.0mm | ||
| Kabelgewicht (ong.) | 688.3kg/km | ||
| Ondersteunende Dwarsdoorsnede | ALS Draad | 104.7mm2 | |
| Geschatte Treksterkte (RTS) | 111.6kN | ||
| Modulus van Elasticiteit (e-Modulus) | 149.5N /mm2 | ||
| Thermische Verlengingscoëfficiënt | 13.4×10-6/K | ||
| Maximum het Werk Spanning (40%RTS) | 44.64kN | ||
| Dagelijkse Spanning (EDS) (16~25%RTS) | 17.86~27.9kN | ||
| Gelijkstroom-Weerstand bij 20℃ | 0.667ohm/km | ||
| Korte tijdstroom (1s, 20℃~200℃) | 8.77kA | ||
| Korte tijd huidige Capaciteit (I2t) | 77.0kA ² s | ||
| Minimum buigende straal | Installatie | 30 keer van kabeldiameter | |
| Verrichting | 15 keer van kabeldiameter | ||
| Temperatuurwaaier | Installatie | -20℃~+60℃ | |
| Opslag & het verschepen | -40℃~+70℃ | ||
| Verrichting | -40℃~+70℃ | ||

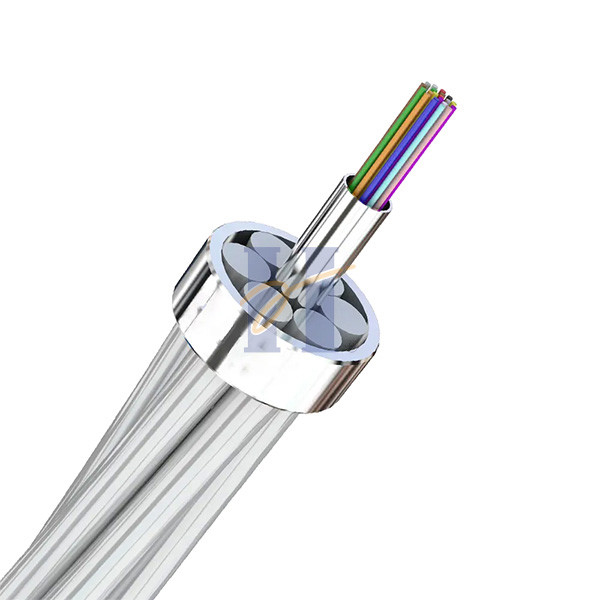

Kabelstructuur:
Eigenschappen
De roestvrij staalbuizen met hydrophobic gel worden gevuld bieden de bescherming en de steun van de optische vezels die
Goede trekprestaties
Kleine diameter, lichtgewicht, lage extra lading aan de toren
Aangewezen easliy vezel bovenmatige lengte van optische eenheid om te maken
Vervoer/opslagtemperatuur: -40℃ aan +65℃
Standaardtrommellengte
2000m/drum, 4000m/drum
Vezelspecificatie
|
|
G.652 | G.655 | 50/125μm | 62.5/125μm | |
| Vermindering | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| (+20℃) | @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Bandbreedte (Klasse A) | @850nm | ≥500 Mhz·km | ≥200 Mhz·km | ||
| @1300nm | ≥1000 Mhz·km | ≥600 Mhz·km | |||
| Numerieke Opening | 0.200±0.015NA | 0.275±0.015NA | |||
| Kabel Afgesneden Golflengte λcc | ≤1260nm | ≤1480nm | |||
FAQ
Q1.Are u tradning bedrijf of fabrikant?
Wij zijn de fabrikant met de ervaring van 30 jaar, zijn wij gespecialiseerd in onderzoek, ontwikkeling en productie van lucht geblazen kabel, OPGW & ADSS.
Q2.About de kwaliteit?
Wij 100% testen onze kabel vóór levering.
Na prijsbevestiging, kunt u voor vrije steekproeven vereisen om onze kwaliteit te controleren.
Q3.Can keurt u kleine orde goed?
Ja, is de kleine orde beschikbaar. Wij steunen nieuw project van onze klanten, aangezien wij weten de zaken altijd van kleine orde zijn.
Q4.What is uw levertijd?
Gewoonlijk ongeveer werkdagen 3-7days, hangt het hoofdzakelijk in bestelling af hoeveelheid.
Maar pls wordt verzekerd dat wij zo vlug mogelijk uw goederen na uw betaling zullen schikken.
Q5.Can levert u aangepast producten en embleem?
Ja, heten wij de OEM dienst welkom. Wij kunnen uw embleem op het product drukken.
